Der Export von Belegungsplänen wann über das:

  • PNG-Format (als reines Bild)
  • DXF-Format (z. B. zur Wiederverwendung in AutoCad) und
  • PDF-Format (inkl. Plankopf)

erfolgen.


Der Export (DXF und PNG) erfolgt unter dem Menüpunkt: Datei > Export


Hierbei kann ausgewählt werden, ob das aktuelle Geschoss exportiert werden soll oder alle Geschosse des Gebäudes.

Die Benennung der Datei ist vorgegeben und lautet: [Standort]_[Gebäude]_[Geschoss].dxf

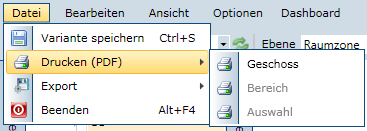

Das erzeugen eines PDF-Plans inkl. Plankopf befindet sich unter Datei > Drucken (PDF)


Der Druck erfolgt entweder für das gesamte Geschoss, einem Bereich oder der Auswahl bestimmter Objekte (z. B. Raumzonen). [siehe Grafik > Drucken bzw. Grafik > Steuerung]

Die Benennung der Datei kann selber ausgewählt werden.


DXF-Ergebnis


PNG-Ergebnis
